1. 简介

一体机是一款一体化高清图传、远程遥控设备，具备超远距离（网络覆盖范围内）数据传输能力，支持720p/460p图传画面，为地面竞速提供高清晰、低延时的一体化图传解决方案。可安装于遥控车远程APP或遥控器控制使用，通过4G网络传输音视频图像及一体机端控制信号。

2. 一体机连线说明

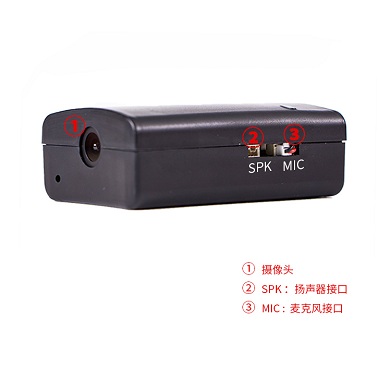

3. 一体机接口说明

4. 一体机供电

注：包装内不含外置电源，用户需自备电压为6V-18V的外置电源（建议使用2S-3S电池白色平衡头插入）。

5. 一体机插卡

注：自弹式卡槽，按压插入或弹出，插卡时明确插卡方向，请勿暴力插拔SIM卡

6. 一体机启动

1、指示灯快速闪烁

2、扬声器接入后语音播报（连接成功，可以驾驶）

7. 产品规格

• 外壳尺寸 主机：89mm59mm30mm
• 上网方式 4G
• 上网频段 4G/3G/2G(可选配)
• 接口 电源1 、拓展口2、拾音器1、扬声器1、4G天线1、GPS天线1
• 指示灯 电源指示灯、4G指示灯、功能指示灯
• 传输距离 全球（网络覆盖范围内）
• 图像分辨率 720p（可调）
• 重量 81g（含镜头）
• 工作环境温度 -10℃~60℃
• 输入电压 6.0V~18.0V
